آموزش تنظیم پکیج بیتا
برای تنظیم پکیج بیتا باید با صفحه کنترل دستگاه آشنا بشید و بدونید هر دسته چه کاری انجام می دهد. خب مهم ترین نکات تنظیم پکیج بیتا رو خلاصه می گم :
- دسته سمت چپ برای انتخاب فصل (تابستانی یا زمستانی) و تنظیم دمای رادیاتورها هست
- دسته سمت راست فقط دمای آب گرم مصرفی رو کنترل می کند
- فشار آب باید همیشه بین ۱ تا ۱/۵ بار باشد
- چراغ سبز ثابت یعنی مشعل روشن هست و دستگاه داره کار می کند
ادامه بخونید تا قدم به قدم همه چیز رو یاد بگیرید و دیگه نیازی به تعمیرکار برای تنظیمات ساده نداشته باشید.

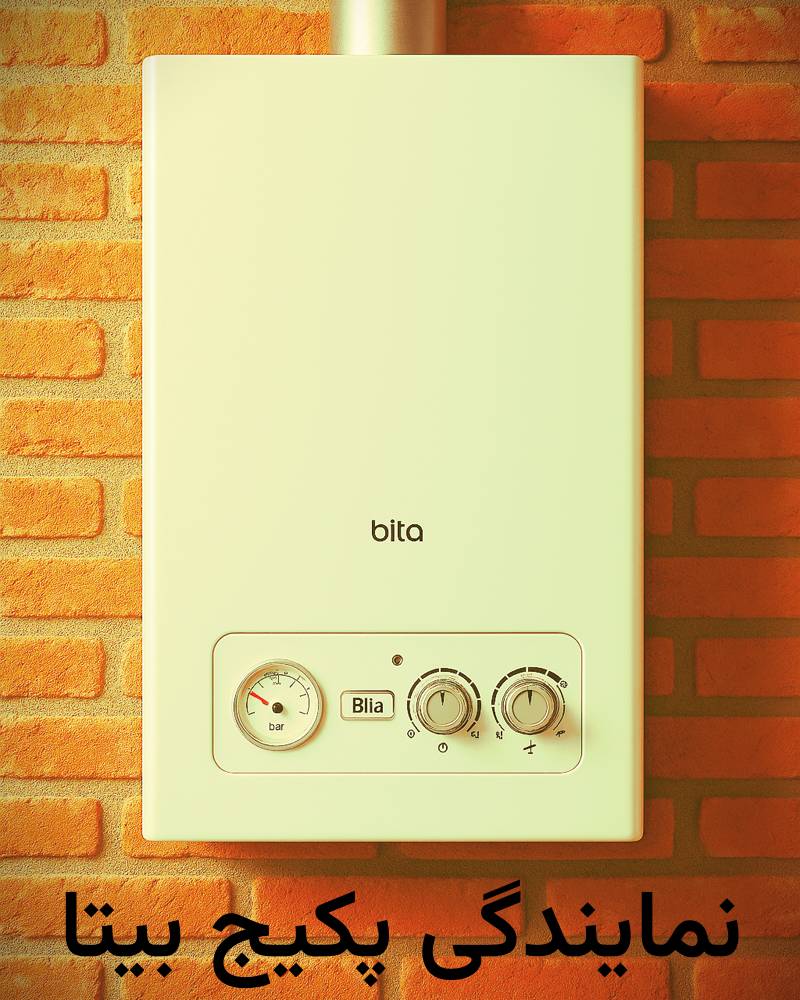

آشنایی با صفحه کنترل پکیج بیتا
صفحه کنترل پکیج بیتا چهار قسمت اصلی داره که باید بشناسیدشون. اول از همه یه نمایشگر فشار آب هست که عقربه اش باید توی محدوده سبز باشه. اگر عقربه زیر ۱ بار رفت یعنی آب کم هست و باید شیر پرکن رو باز کنید.
دسته انتخاب وضعیت سمت چپ هست. این دسته سه حالت داره :
حالت اول که با علامت برف مشخص شده ، برای قطع موقت و ریست کردن دستگاه هست. حالت دوم تابستانی هست که فقط آب گرم می دهد. حالت سوم زمستانی هست که هم آب گرم داره هم گرمایش رادیاتورها.
دسته سمت راست هم فقط دمای آب گرم مصرفی رو تنظیم می کنه. ساده هست دیگه؟
چطور پکیج بیتا رو روشن کنیم؟
قبل از روشن کردن چند تا کار باید انجام بدید. شیرهای آب و گاز باید باز باشن. فشار آب رو چک کنید که بین ۱ تا ۱/۵ بار باشه.
اگر فشار کم هست ، شیر پرکن زیر دستگاه رو آروم باز کنید تا فشار برسه به محدوده مجاز.
حالا مراحل روشن کردن :
اول دسته سمت چپ رو بذارید روی حالت قطع موقت (علامت برف). بعد دوشاخه رو بزنید به پریز. چراغ دستگاه چند بار چشمک می زنه و بعد سبز می شه. الان دستگاه آماده هست.
راستی یه نکته مهم : اگه زمستان هست حتما قبل از انتخاب وضعیت زمستانی، مطمئن بشید شیرهای رادیاتورها باز هستن. اگه تابستان هست و می خواید فقط آب گرم داشته باشید ، شیرهای رادیاتور رو ببندید.
تنظیم وضعیت تابستانی
خب فرض کنیم تابستان هست و فقط آب گرم می خواید. دسته سمت چپ رو بچرخونید روی علامت آفتاب یا Summer. حالا دسته سمت راست رو تنظیم کنید روی دمای دلخواه.
معمولا ۴۵ تا ۵۰ درجه برای اکثر مصارف خوب هست. اگه بیشتر بخواید می تونید تا ۶۵ درجه ببرید ولی دقت کنید که دمای بالا رسوب بیشتری ایجاد می کنه.
در این حالت وقتی شیر آب گرم رو باز می کنید مشعل روشن می شه و چراغ سبز ثابت می شه. وقتی می بندید مشعل خاموش می شه و چراغ سبز چشمک زن می شه.
تنظیم وضعیت زمستانی پکیج بیتا
این قسمت یکم پیچیده تر هست ولی نگران نباشید.
دسته سمت چپ رو بذارید روی وضعیت زمستانی. حالا با چرخوندن همین دسته در جهت ساعت دمای آب رادیاتورها رو زیاد می کنید. برعکسش هم دما رو کم می کنه.
شاید بپرسید دمای رادیاتورها چقدر باشه؟ بستگی به هوای بیرون داره. اگه خیلی سرد هست ۷۰ تا ۸۰ درجه خوب هست. اگه هوا ملایم هست ۵۰ تا ۶۰ درجه کافی هست.
دسته سمت راست رو هم برای آب گرم مصرفی تنظیم کنید. در این وضعیت هم رادیاتورها گرم می شن هم آب گرم دارید.
معنی چراغ های پکیج بیتا چیست؟
چراغ وضعیت خیلی مهم هست و باید بدونید هر حالتش چی می گه.
سبز ثابت روشن : همه چیز عالی هست و مشعل داره کار می کنه.
سبز چشمک زن (۱ ثانیه روشن ، ۵ ثانیه خاموش) : دستگاه آماده به کار هست ولی الان نیازی به گرما نیست.
قرمز چشمک زن : یه مشکلی هست. ممکنه ارور داده باشه یا سرویسکار داره تنظیمات انجام می ده.
اگه چراغ قرمز ثابت روشن بود یعنی دستگاه قفل شده و باید ریستش کنید.
چطور پکیج بیتا رو ریست کنیم؟
ریست کردن خیلی ساده هست. دسته سمت چپ رو بچرخونید روی حالت قطع موقت و چند ثانیه صبر کنید. بعد دوباره برگردونید به وضعیت تابستانی یا زمستانی.
اگه مشکل رفع شده باشه دستگاه دوباره شروع به کار می کنه. ولی اگه باز هم ارور داد یعنی مشکل جدی تر هست و باید علت اصلی رو پیدا کنید.
خیلی وقت ها مشکل از افت فشار آب هست. نمایشگر فشار رو نگاه کنید. اگه زیر ۱ بار هست شیر پرکن رو باز کنید.
علت رایج ارورها
اکثر ارورها از چند تا چیز هست :
کم بودن فشار آب که با پر کردن حل می شه. مشکل دودکش که باید چک بشه راهش باز هست یا نه. خرابی سنسور NTC که این دیگه کار سرویسکار هست.
تنظیم فشار آب پکیج بیتا
فشار آب باید همیشه بین ۱ تا ۱/۵ بار باشه. اگه کمتر باشه دستگاه ارور می ده و روشن نمی شه. اگه بیشتر باشه شیر اطمینان آب رو تخلیه می کنه.
برای اضافه کردن آب :

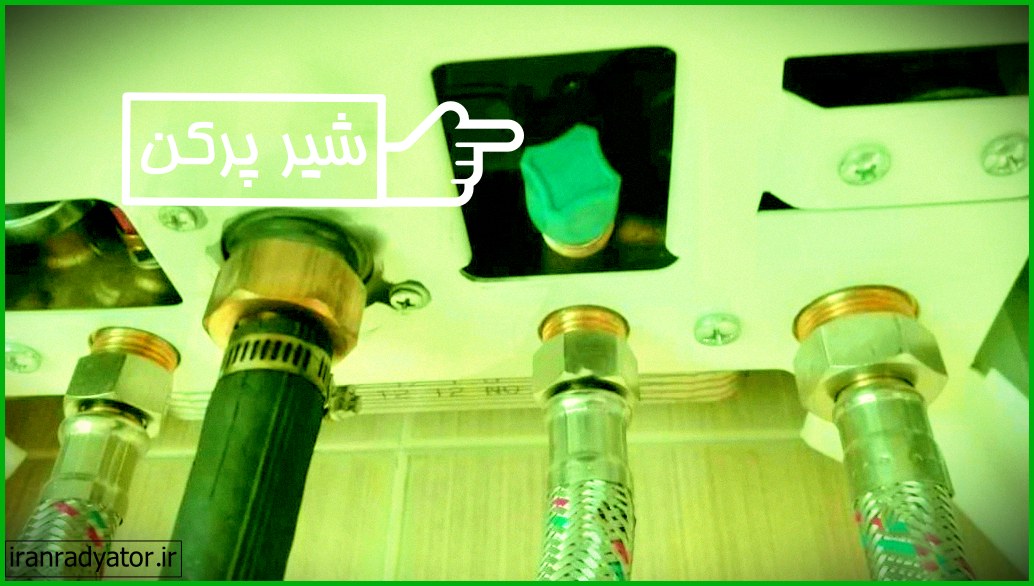

همونطور که در تصویر می بینید شیر پرکن زیر دستگاه هست. آروم بازش کنید و همزمان نمایشگر فشار رو نگاه کنید. وقتی رسید به ۱/۵ بار ببندیدش. خیلی مهم هست که آروم باز کنید چون اگه یهویی باز کنید هوا وارد سیستم می شه.
سیستم ضد یخ زدگی چطور کار می کنه؟
پکیج بیتا یه سیستم ضد یخ داره که وقتی دستگاه خاموش موقت هست فعال می شه. اگه دمای آب برسه به کمتر از ۷ درجه ، پمپ خودکار روشن می شه. اگه دما بیشتر پایین بره و برسه به ۴ درجه ، مشعل هم روشن می شه تا دما برسه به ۴۰ درجه.
پس اگه زمستان می رید مسافرت و خونه سرد می شه ، دستگاه رو کامل خاموش نکنید. فقط بذاریدش روی حالت قطع موقت تا سیستم ضد یخ فعال بمونه.
دقت کنید که اگه دوشاخه رو از برق بکشید یا گاز رو ببندید ، سیستم ضد یخ کار نمی کنه و ممکنه مبدل یخ بزنه و ترک بخوره.
خاموش کردن موقت و دائم
خاموش کردن موقت : فقط دسته رو بذارید روی حالت قطع موقت. برق و گاز وصل بمونه. سیستم ضد یخ و ضد گریپاژ پمپ فعال می مونه.
خاموش کردن دائم : اول دسته رو بذارید روی قطع موقت. بعد دوشاخه رو بکشید. شیر گاز رو ببندید. شیرهای آب رو هم ببندید.
اگه احتمال یخ زدگی هست حتما حتما آب سیستم رو تخلیه کنید. برای این کار بهتره با سرویسکار تماس بگیرید چون یکم تخصصی هست.
علت سرد و گرم شدن آب پکیج بیتا
این مشکل خیلی رایج هست. آب یهو داغ می شه بعد سرد می شه. چرا؟
معمولا از فلوسوئیچ هست. این قطعه جریان آب رو حس می کنه و به برد گزارش می ده. اگه خراب باشه گزارش درست نمی ده و مشعل قاطی می کنه.
یه علت دیگه رسوب مبدل هست. وقتی رسوب زیاد باشه انتقال حرارت بد می شه و دما نوسان می کنه. راه حلش چیه? باید مبدل رو رسووب گیری کنید یا عوضش کنید.
البته این احتمالاتی که می گم تقریبی هست و خیلی دقیق نیست. ممکنه مشکل از چیز دیگه ای باشه.
جدول کدهای خطای پکیج بیتا
| وضعیت چراغ | نوع مشکل | راه حل |
|---|---|---|
| قرمز ثابت + سبز خاموش | کم بودن فشار آب | شیر پرکن رو باز کنید |
| قرمز چشمک زن سریع | مشکل کلید حرارتی | با سرویسکار تماس بگیرید |
| قرمز چشمک زن + سبز خاموش | عدم تشکیل شعله | ریست کنید - گاز رو چک کنید |
| قرمز ثابت + سبز ثابت | مشکل سنسور آب گرم | ریست کنید - مگر اینکه تکرار بشه |
اگه ریست کردید و باز هم مشکل بود ، دیگه خودتون دست نزنید. با نمایندگی تماس بگیرید.
نکات نگهداری و سرویس
پکیج بیتا سالی یه بار باید سرویس بشه. این کار باعث می شه عمر دستگاه بیشتر بشه و مصرف گاز کمتر.
صافی آب ورودی رو هم حداقل سالی یه بار تمیز کنید. این صافی جلوی ورود ذرات به دستگاه رو می گیره و اگه کثیف بشه فشار آب کم می شه.
در مناطقی که آب سخت هست (املاح زیاد داره) بهتره سختی گیر نصب کنید. رسوب دشمن اصلی پکیج هست و می تونه مبدل رو خراب کنه.
یه نکته دیگه : دمای آب گرم مصرفی رو بی دلیل بالا نبرید. هر چی دما بالاتر باشه رسوب بیشتر می شه.
تمیز کردن بدنه دستگاه
برای تمیز کردن بیرون دستگاه از دستمال مرطوب با آب و صابون استفاده کنید. هرگز از مواد نفتی یا ساینده استفاده نکنید چون پلاستیک ها خراب می شن.
قبل از تمیز کردن حتما دوشاخه رو از برق بکشید. این خیلی مهم هست.
وضعیت Sweeper چیست؟
این وضعیت فقط مربوط به سرویسکار هست. وقتی دسته تنظیم دمای آب گرم رو تا آخر بچرخونید این حالت فعال می شه.
به هیچ وجه دستگاه رو در این حالت قرار ندهید مگر اینکه سرویسکار گفته باشه. این حالت برای تنظیم فشار گاز و کالیبراسیون هست.
مشخصات فنی پکیج بیتا
پکیج بیتا در دو مدل ۲۲ و ۲۴ کیلووات تولید می شه. هر دو مدل محفظه احتراق بسته دارن یعنی هوای احتراق رو از بیرون می گیرن و نیازی به تهویه اتاق نیست.
راندمان حرارتی مدل ۲۲ حدود ۹۰ درصد و مدل ۲۴ حدود ۹۳ درصد هست. دبی آب گرم در اختلاف دمای ۲۵ درجه ، برای مدل ۲۲ حدود ۱۳ لیتر در دقیقه و برای مدل ۲۴ حدود ۱۴ لیتر در دقیقه هست.
ابعاد دستگاه ۴۰۰ در ۷۴۰ در ۳۴۶ میلی متر هست و وزنش حدود ۳۲ کیلوگرم. برق مصرفی ۲۲۰ ولت و حداکثر ۱۲۵ وات.
سیستم های ایمنی پکیج بیتا
این دستگاه کلی سیستم ایمنی داره :
سیستم آیونایز برای حفاظت شعله. سیستم کنترل فشار آب که اگه فشار کم یا زیاد بشه دستگاه رو خاموش می کنه. سیستم محدود کننده دما که نمی ذاره آب بیش از حد داغ بشه. سیستم ضد گریپاژ پمپ که هر ۲۴ ساعت پمپ رو چند ثانیه روشن می کنه تا گیر نکنه.
این سیستم ها همه خودکار کار می کنن و نیازی به تنظیم ندارن.
اتصال ترموستات اتاقی
پکیج بیتا قابلیت اتصال به ترموستات اتاقی رو داره. این خیلی خوب هست چون دیگه نیازی نیست مدام دستی دما رو تنظیم کنید. ترموستات دمای اتاق رو حس می کنه و به پکیج می گه کی روشن بشه کی خاموش.
برای نصب ترموستات باید سرویسکار بیاد چون نیاز به سیم کشی داره.
موارد ایمنی که باید رعایت کنید
پکیج رو بالای اجاق گاز نصب نکنید. به بچه ها اجازه ندید با دستگاه کار کنن. با دست مرطوب به دستگاه دست نزنید.
اگه بوی گاز حس کردید فورا شیر گاز رو ببندید. هیچ وسیله برقی رو روشن نکنید. درها و پنجره ها رو باز کنید و با سرویسکار تماس بگیرید.
خب چه نتیجه ای می گیریم؟ تنظیم پکیج بیتا کار سختی نیست ولی باید با دقت انجام بشه. با یاد گرفتن این نکات می تونید از دستگاهتون بهتر استفاده کنید و مشکلات ساده رو خودتون حل کنید. .
